化学分析・生命科学系

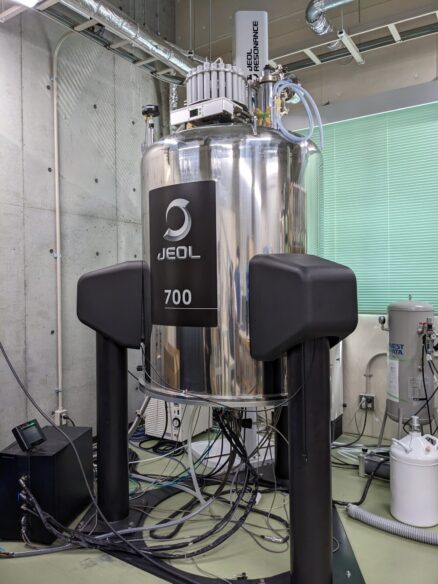

超伝導高分解能核磁気共鳴装置(NMR)
| メーカー | JEOL RESONANCE |
|---|---|
| 型番(形式) | ECZ700R |
| 設置場所 | 22号館160室 |
| 管理室 | 核磁気共鳴室 |
| 公開範囲 | 学内外 |
| 技術職員 | 配置あり |
| 学内利用 | 機器分析受付システム |
本学最大磁場強度を持つNMRです。NMRは超電導磁石の静磁場強度が高いほど、横軸の分解能が上がります。そのため、タンパク、糖鎖、核酸など、似かよった構造が連鎖して狭い範囲にシグナルが密集しているようなサンプルの測定に適しております。
装置性能および仕様
| 磁石 | 超伝導磁石方式(16.45テスラ) |
|---|---|
| 観測周波数 | プロトン：700MHz |
| 測定方式 | パルス波フーリエ方式 |
| 感度(13C) | 400 |
| 測定温度範囲 | -80～120℃ |
| 測定可能核種 | 1H, 13C, その他（下図参照） |
| 使用可能なNMR管 | Φ5mm, 長さ180mm以上 |
| 適切な試料溶液高 | 40mm |
分析対象
| 状態 | 液体、可溶固体、気体 |
|---|---|
| 物質 | 有機物、錯体、高分子 |
| 濃度 | 10 mmol/L以上 |
| 分析不可 | 不溶物 |
測定例
低周波核測定(95Mo) 通常のNMRでは共鳴周波数が15Nより低い核種は測定できませんが、低周波核専用プローブを用いることで測定が可能となります。
15N HMBC 1Hと15Nの遠隔カップリングを観測
